Descrição

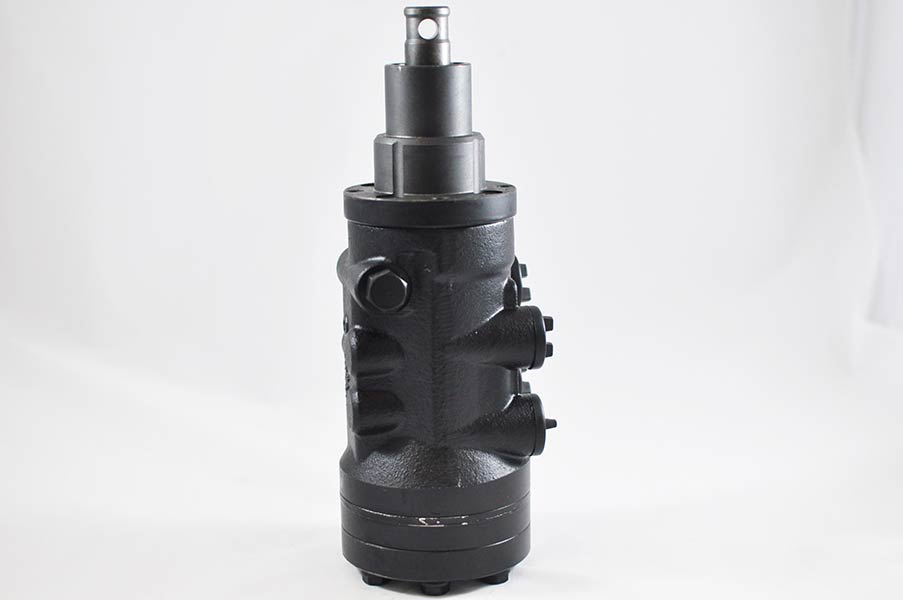

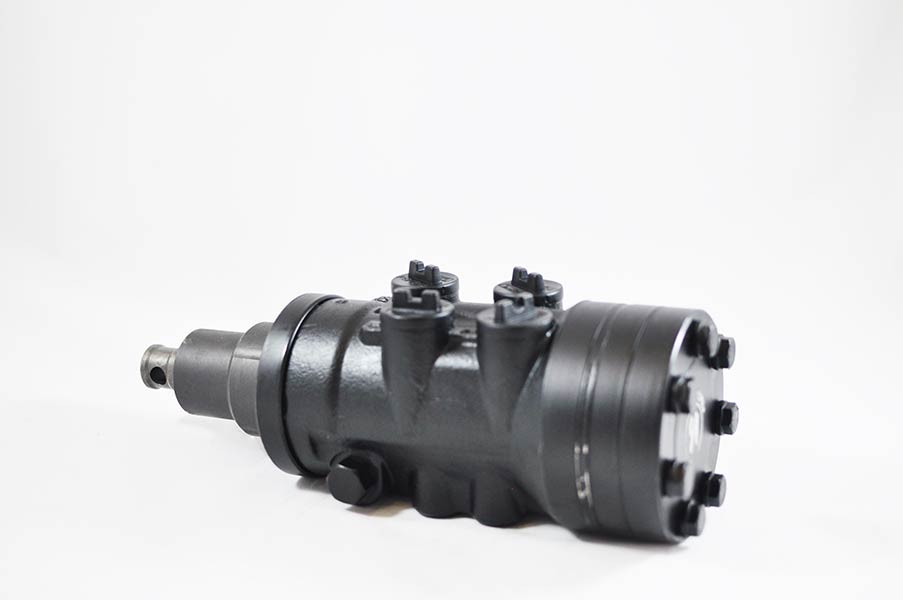

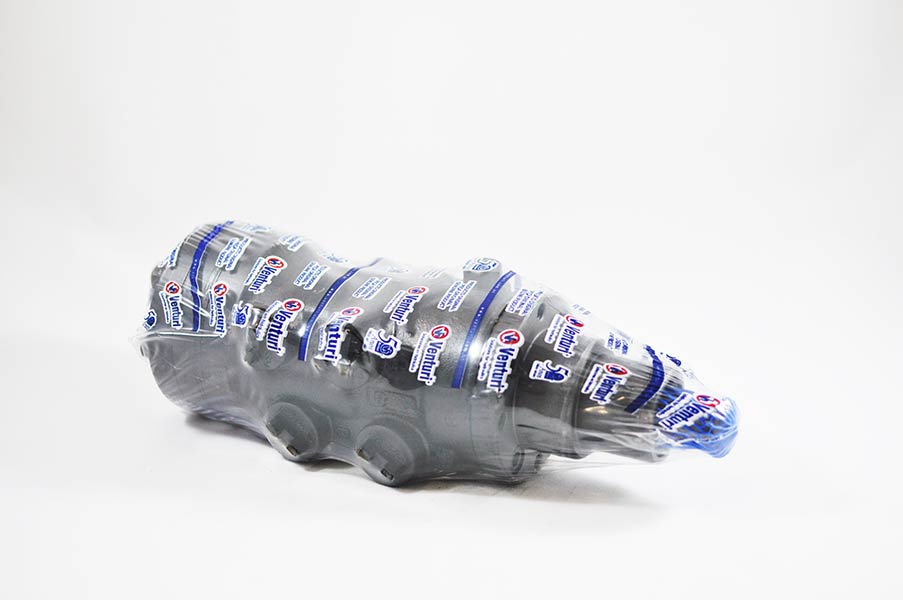

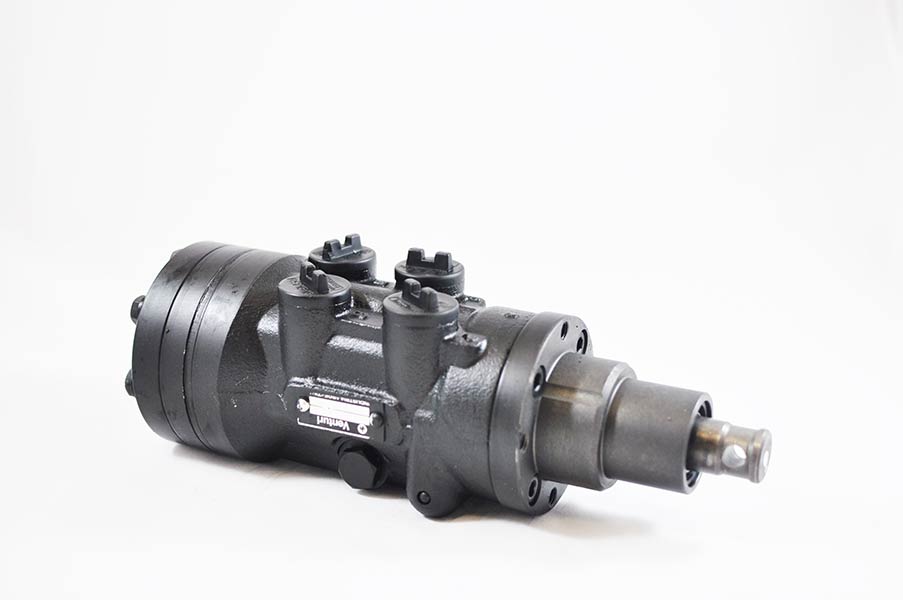

Direção Hidrostática de 85cm³ sem Válvula
Direção Hidrostática de 85cm³ sem Válvula, Venturi série DHI/DHS 3000, modelo garrafa (estilo TRW), vazão de 85 cm³, ponteira curta lisa, com furo passante.
Construção
Seu corpo é construído em ferro fundido nodular cinzento.
Uma usinagem interna é realizada para garantir a precisão no encaixe dos componentes internos.
A Unidade de Direção Hidrostática série DHI/DHS 3000, é formada por dois grupos.
O primeiro é grupo distribuidor, composto por uma servo válvula de deslocamento axial.
Já o segundo, é o grupo dosificador. Este é composto por um tipo de engrenagem de movimento orbital.
Funcionamento
A Direção Hidrostática DHIV 3085 da Venturi, transforma o movimento de líquidos, nesse caso o óleo hidráulico, em energia mecânica.
Sua função é basicamente de aliviar o esforço no esterço do volante, trazendo conforto, segurança e confiança em manobras.
A montagem da unidade de direção é feita entre a bomba hidráulica e o cilindro da roda.
A coluna de direção mecânico, que executa o esterço por cremalheira, é descartada completamente.
A conexão do volante com as roda se dá por meio de mangueiras dimensionadas de acordo com a necessidade de cada maquinário agrícola.
Sendo de centro aberto, quando o câmbio se encontra em posição neutra, o óleo circula pela Unidade e retorna ao reservatório.
Ao realizar o esterço, o óleo é então direcionado para o sentido da manobra.
Aplicações
A Unidade de Direção Hidrostática é utilizada em circuitos de direção de veículos, embarcações e máquinas de trabalho móvel, com cargas elevadas sobre o eixo e velocidades máximas de 60 km/h. A Direção Hidrostática DHI 3085 Venturi, pode ser usada nos tratores Massey Ferguson 265, 272, 275, 283 e 290
Precauções
As Unidades de Direção Hidrostática Venturi, série DHI/DHS 3000, são projetadas para trabalhar com óleos minerais a uma temperatura máxima de 90°C. A pressão máxima de trabalho é de 150 Kg/cm².
É fundamental que a bomba possua uma válvula de alívio ou que o sistema possua essa mesma válvula, entre a bomba e a Unidade de Direção.
Informação adicional
| Peso | 7,700 kg |
|---|---|
| Dimensões | 33 × 13 × 14 cm |
